Z41Y鍛鋼法蘭閘閥

上海上賢閥門制造有限公司專業銷售Z41Y鍛鋼法蘭閘閥傾力打造滬產控制閥高品質品牌。

廠家直銷，價格優惠，歡迎致電咨詢！

銷售熱線：021-57512666、技術支持：021-57510966

我公司專業生產提供各類氣動調節閥、電動調節閥、自立式調節閥，氣動球閥、氣動 蝶閥、電動球閥、電動蝶閥、氣動截止閥、電動截止閥、氣動閘閥、電動閘閥等自控閥門產品。

詳細介紹

一、鍛鋼法蘭閘閥產品概述

Z41Y鍛鋼法蘭閘閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）。客戶有其他要求時也可采用金屬環連接。另一種設計形式是焊接式閥蓋，按這種設計形式的鍛鋼法蘭閘閥，其閥體與閥蓋用螺紋連接，全焊密封。客戶有其他要求時也可采用合焊透連接。還有一種是壓力自緊式閥蓋,按這種設計形式設計的鍛鋼法蘭閘閥,其閥體與閥蓋用螺紋連接,內壓自密封環密封.法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。


Z41Y鍛鋼法蘭閘閥(鍛A105材質)	Z41Y鍛鋼法蘭閘閥(鍛304材質)

二、鍛鋼法蘭閘閥材料明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A276 410 & 430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(l)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	銷釘	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105	A182 F11	A182 F304(L)	A182 F316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 410
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	Flexible Graphite		PTFE
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

三、鍛鋼法蘭閘閥外形尺寸圖

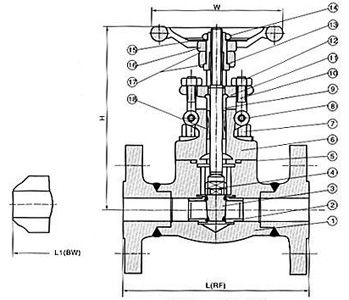

Z41Y鍛鋼法蘭閘閥 (結構尺寸圖)

四、鍛鋼法蘭閘閥主要連接尺寸

NPS		1/2"	3/4"	1"	1 1/2"	1 1/4"	2"
L(RTJ)	900Lb～1500Lb	216	229	254	279	305	371
L1(BW)	900Lb～1500Lb	216	229	254	279	305	368
H(開)		197	197	236	246	283	330
W		125	125	160	160	180	200
重量	RTJ	7.2	11.5	15.6	16.2	22.6	32.8
重量	BW	5.2	9.3	12.4	13.8	18.9	27.5

五、鍛鋼法蘭閘閥訂貨須知

訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的鍛鋼法蘭閘閥產品型號，請按型號直接向我司訂購；
